一、电磁加热设备的基本构成

电磁加热设备主要由以下几个部分组成：

电源控制系统（逆变电源）

将工频交流电（220V/380V，50Hz）转化为高频交流电（一般在几kHz至数百kHz）。

通过整流、滤波、逆变等环节，为线圈提供高频电流。

常见控制核心有IGBT模块或MOSFET等功率器件。

感应加热线圈（感应器/电感线圈）

由铜管或铜排绕制而成，内部通入冷却水防止过热。

线圈本身不发热，而是在通入高频电流后产生交变磁场。

工件置于磁场中，感应出涡流实现自身加热。

被加热工件（金属件）

工件作为次级回路，涡流在其内部流动，因电阻效应转化为热量。

不同材质（金属磁导率、导电率不同）会影响加热效率与深度。

冷却系统

感应加热系统中功率电子元件和线圈在工作时会产生大量热量。

通常采用水冷循环系统（冷却塔/冷水机+循环泵），保证设备稳定运行。

控制与检测系统

包括温度传感器、功率调节器、PLC控制器、显示与报警系统。

实现温度设定、功率调节、时间控制、过流/过压保护等功能。

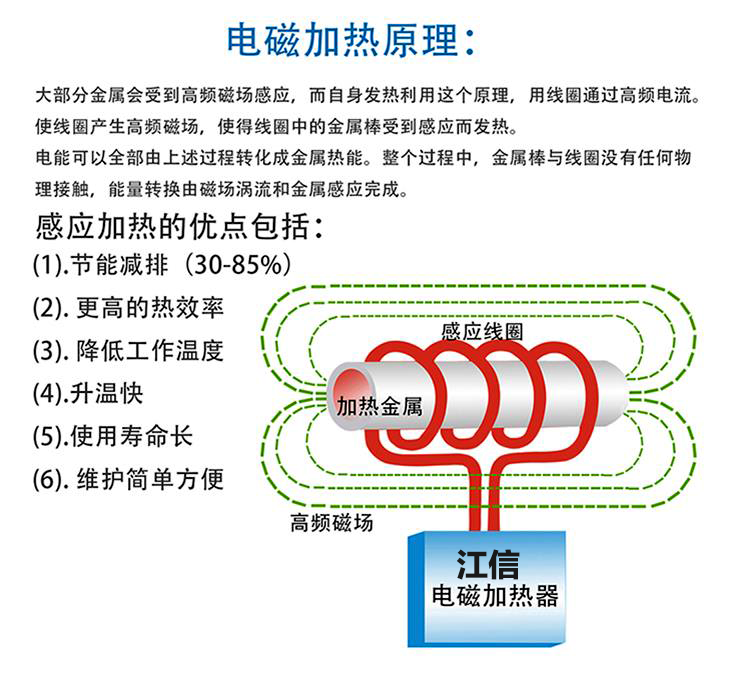

二、电磁加热设备的工作原理

电磁加热的基本原理是 电磁感应 + 涡流发热效应，具体过程如下：

产生交变磁场

电源系统输出高频交流电流，通过感应线圈流动。

线圈周围形成高频交变磁场。

涡流效应

金属工件放入磁场中，磁场变化切割工件，工件内部产生感应电动势。

由于工件本身导电性，感应电流（涡流）在其内部流动。

电磁加热设备在食品设备中的应用

焦耳热效应

金属工件的电阻会使涡流转化为热量。

热量从工件表层向内部传递，使其整体温度升高。

集肤效应

高频电流在导体中趋向于表面流动，称为“集肤效应”。

高频越高，电流集中在工件表层，适合表面淬火、焊接等。

低频则加热深度较大，适合整体加热、熔炼等。

三、电磁加热设备的特点

非接触加热：线圈与工件无直接接触，避免污染与损伤。

加热速度快：能量直接在工件内部转化为热能，效率高。

温度可控：可通过功率调节与温度反馈实现精确控制。

节能环保：无明火、无烟尘，电能利用率可达90%以上。

应用广泛：可用于金属熔炼、热处理、焊接、热装、管道加热、蒸汽发生等领域。

总结：
电磁加热设备的核心构成是 电源逆变器 + 感应线圈 + 冷却系统 + 控制系统，其原理是利用 高频交变磁场在金属工件中产生涡流，从而直接发热。这种方式不仅高效节能，而且加热均匀、可控性强，因此在工业加热、节能改造等方面应用越来越广泛。
